1-01. 線分[LINE]

線分

図面の構成は50%が線分で出来ています。
従って、線分が引けるようになればCADで図面を描く場合の50%は習得と考えられます。

線分のフルコマンドはLINEです。

ここでの線分とは直線の意味で曲線等は他の方法で描きます。

フルコマンドとはキーボード入力で指示する場合のコマンドは正式なコマンド名のことです
エイリアスとは省略コマンドのことを言います
はじめにの記事参照

「はじめに」の記事でも触れましたが、AutoCADでのコマンド実行方法は大きく３つあります。

１、アイコンで指示
２、メニューから指示
３、キーボード入力で指示

どの方法でもコマンド実行後は同じように操作します。動画ではそれぞれの方法で実践していますのでご覧下さい。

アイコンで指示する場合

メニューから指示する場合

キーボード入力で指示する場合[LINE]

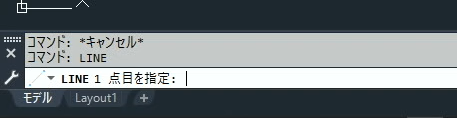

コマンドを実行すると1点目を指示するようにコマンドラインに表示されます。
（上記画像を参考）

クリックで始点を決定し次に終点でクリック。

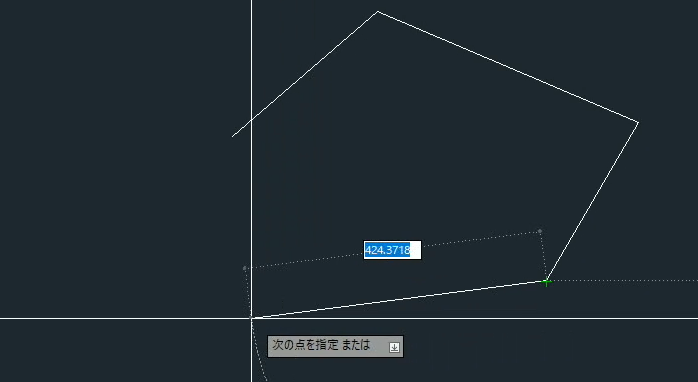

描き始めたら終了指示をするまで終点を始点として線分を繰り返せます。

終了指示はスペースキーまたはエンターキーを入力します。

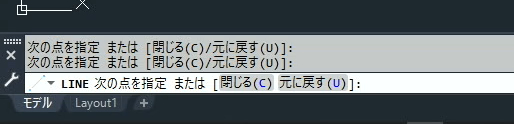

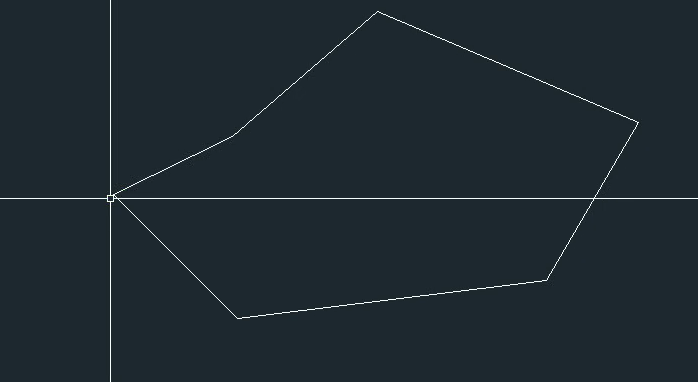

終点を指示する代わりに「C」を入力し確定すると開始点を終点として図形を閉じ
線分を終了することができます。

AutoCADの操作の基本操作であるコマンド実行、終了指示に慣れるためにも線分で練習をしてみましょう
